激光拉曼仪

　　激光拉曼光谱仪（Laser Raman Spectroscopy）又称激光拉曼探针（Laser Raman Microprobe）

　　

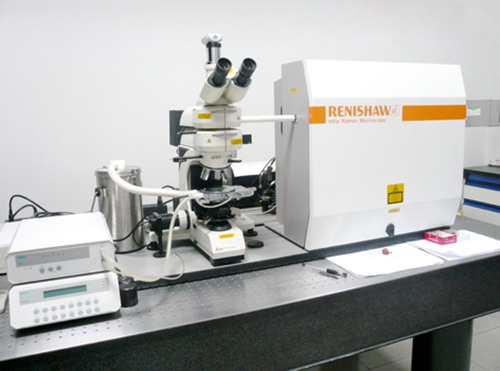

　　仪器型号：Renishaw inVia (英国雷尼绍公司)

　　基本原理：

　　当一束波数为ν0的单色光照射到被研究的物质（固体、液体或气体）分子上时，一部分被透射，一部分被反射，还有一部分向四面八方散射。若对散射光所包含的频率进行分析，就会发现除了与入射光波数相同ν0的光谱以外，还包含一系列波数为ν0±Δν的光谱成分，其中Δν的数值与入射光的波数无关，只取决于分子本身固有的振动和转动能级结构。该分子的振动波数即为入射光的拉曼位移Δν。这种使频率（或波数）发生改变的散射现象称为拉曼散射，所产生的效应称为拉曼效应。

　　性能指标:

　　 光谱范围： 200cm-1 ～8000cm-1 ，

　　 光谱分辨率：1cm-1

　　 空间分辨率：1μm

　　 重复性：0.2～1.0 cm-1

　　 波长514.5 nm和785 nm两种激光器可选，功率分别为30 mW和300 mW

　　附件配置：

　　 LEICA研究级地质显微镜，配50x 长焦物镜

　　 Linkham TMS 94显微冷热台（温度范围-196～600℃）

　　 Renishaw WiRE 2.0数据采集和处理软件

　　主要特点:

　　 采用两块全息滤光片，可高效反射入射激光（95%），同时滤除达10个数量级的瑞利散射光，大大改善了相对较弱的拉曼信号，仪器灵敏度高，体积小而紧凑。

　　 所有传动部件均采用光栅尺闭环控制，仪器精度和重复性好。

　　 可一次连续扫描大范围（200cm-1 ～8000cm-1）的拉曼光谱。

　　 显微共焦系统可连续调节共焦深度，大大提高了仪器的光通量和稳定性。

　　 矩形半导体制冷的CCD检测器，方便快捷，具有最佳分辨本领和最佳图像质量。

　　 光路中设计了扩束器，可对较大面积不均匀样品进行分析，减少高能量对样品的损伤。

　　应用领域：

　　 矿物结构分析：对岩石中矿物的微区结构，如相变、分子的有序无序占位、位错、蜕晶化及重结晶等过程进行研究。

　　 流体包裹体分析：在微区原位对与成岩、成矿、成油、成气相关的古流体包裹体进行快速、无损的分析

　　 珠宝玉石鉴定：高效、快速、无损、准确地对宝玉石的真假、种属进行区分，对天然宝玉石与其优化处理产品进行鉴别。

　　 文物鉴定：对古字画、古陶瓷及青铜器等文物进行物相鉴定及成分分析

　　 聚合物分析：成分、结构、结晶度等

　　 复合材料分析：陶瓷纤维、碳纤维

　　 半导体材料分析

　　 生物医学和药物学分析

　　项目支撑及科研成果：

　　1. 气液包裹体分子成分、密度及其散射截面的拉曼光谱研究（国家自然科学基金资助项目）；

　　2. 华中高压变质柯石英带的岩石学和矿物物理学研究（国家自然科学基金资助项目）；

　　3. 岩浆玻璃相和工业硅酸盐玻璃相的结构及应用研究（原地矿部地质科学技术行业基金资助项目）；

　　4. 硅酸盐矿物拉曼图谱的测定、研究和汇编（中国地质科学院实验管理处资助项目）；

　　5. 徐培苍，李如璧，王永强，王志海，李月琴（著），地学中的拉曼光谱，陕西科学技术出版社，1996

　　6. 引进现代分析测试设备配套方法研究——显微激光拉曼光谱现代微区分析技术及其在地质中的应用（中国地质调查局项目，2008-2010）

　　7. 矿物物相分析技术研究（中国地质调查局项目，2011-2013）
